制样机

SC-ZLJ-20PSLJ 平行双螺杆实验室小型造粒机

厦门市三创科仪检测设备有限公司是热分析、塑料类检测设备制造商，提供塑料橡胶整套实验室解决方案。SC-ZLJ-20PSLJ 平行双螺杆实验室小型造粒机产品有品牌和质量保证，三创科仪为您全方面介绍SC-ZLJ-20PSLJ 平行双螺杆实验室小型造粒机相关技术参数、性能特点、用途、标准、选型、作用、图片、规格型号、使用方法、计算公式、外形尺寸、工作原理、产品说明书、操作规程、安装维护及产品示意图；为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的SC-ZLJ-20PSLJ 平行双螺杆实验室小型造粒机。
·质保体系：有了您的信任与支持，我们提供值得信赖的三创科仪品牌产品，我们支持一系列的系统技术参数、技术指导、文件支持，实行质量跟踪、客户档案、售后保障。
·产品标准：我们的产品按国家相关标准验收，产品质量实行"售后跟踪"服务。
·解决方案：提供的整体方案，我们专注产品质量，把握每一个产品细节全程控制; 不仅为用户解决需求，还保障了控制系统运行可靠性，减少系统的故障及维护，不懈努力的为用户提供高品质、高性能的产品。

在线咨询

产品详情介绍

一、概述

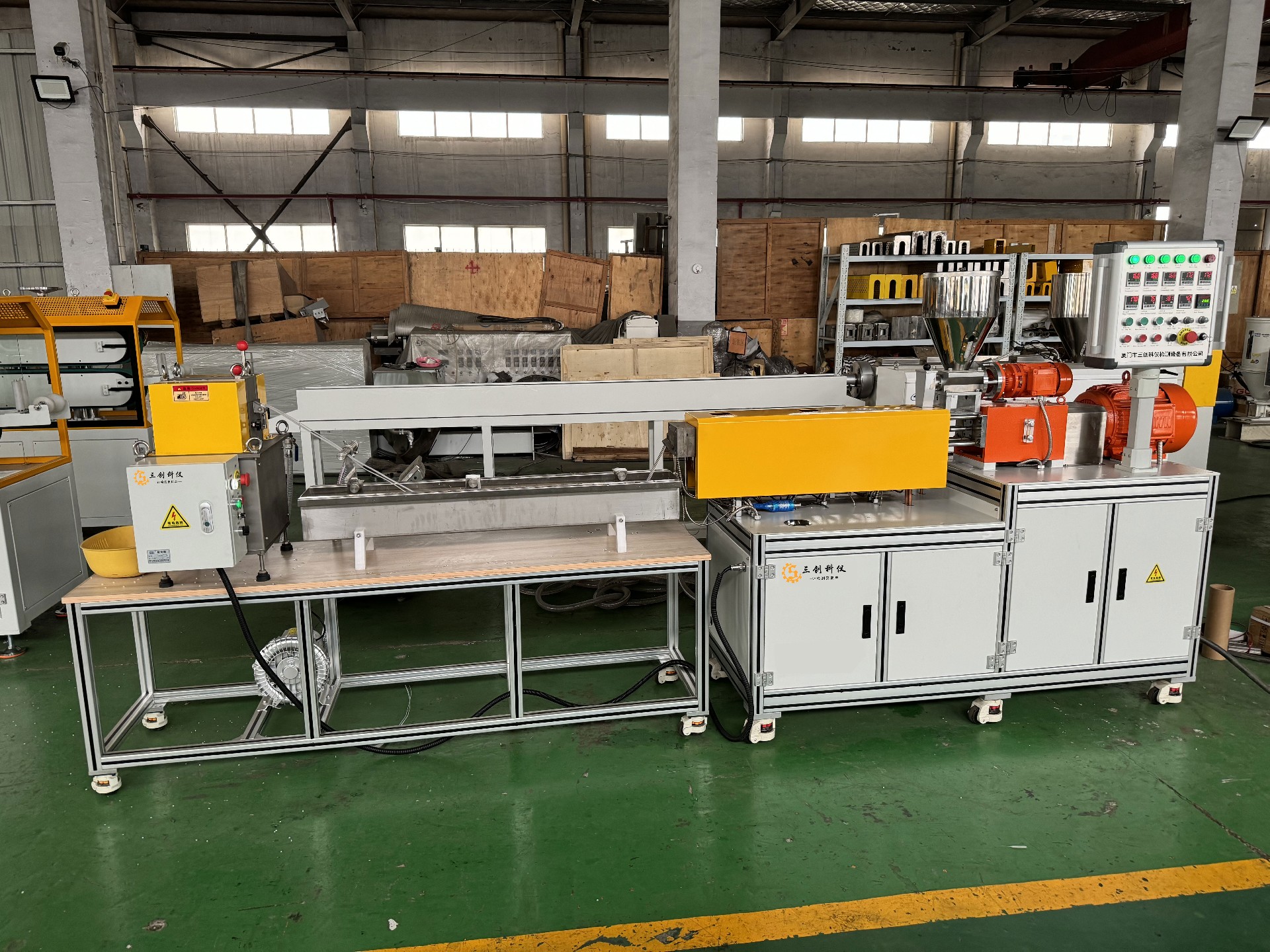

该生产线主要用于各类塑料实验室造粒。基本工艺要求：塑化、混炼、排气、挤出；采用常规拉条切粒。该产品主要应用于新材料配色、新产品开发、工艺研究、高等教学实验、色母测试等领域。

二、设备说明

1、设品名称：双螺杆实验室小型造粒机

2、设品型号： SC-ZLJ-20PSLJ

3、设品分类:改性造粒

4、设备外形尺寸（长*宽*高） 3900×800×1500mm

5、设备重量：700KG(净重）

6、总功率 10.0KW（实际使用约7.0KW)

三、使用条件

1、电源：380V, 三相, 50HZ

2、塑料原料：PP/PE/等(特殊要求另计）

3、拉条数量 3根

4、生产线产量（理论值）2－8kg/H

四、供货范围、生产线主要设备组成和配置

1、SC-ZLJ-20PSLJ同向平行双螺杆挤出机 1台

2、造粒模具（plastic sheet mould） 1套

3、水槽（不锈钢） 1台

4、吹干机 1台

5、切粒机(Dicing cutter) 1台

6、整机移动架 1台

7、储料斗 1个

五、生产线各设备和部件的详细规格

1、SC-ZLJ-20PSLJ同向平行双螺杆挤出机

（1）、机筒螺杆直径：Φ22mm

（2）、螺杆数量：2根

（3）、螺杆转速：100-500rpm

（4）、螺杆长径比：40：1

（5）、螺杆结构：混炼+排气接口

（6）、机筒螺杆材料：耐磨高速工具钢

（7）、机筒加热方式：电加热

（8）、电机型式：变频电机

（9）、电机功率：5.5kw

（10）、调速方式：变频调速

（11）、喂料机构：单螺杆计量喂料

（12）、喂料电机功率：370W

（13）、调速方式：变频调速

（14）、循环冷却水系统：软水

（15）、水泵功率：550W

2、模具

（1）、模具材料：45钢

（2）、拉条数量： 3

3、水槽

（1）、水槽材料：不锈钢制作（sus304）

（2）、水槽长度：1.00M

（3）、水槽托辊：移动式（movable）

（4）、移动方式：卡槽式--操作方便，可在任意位置固定

（5）、水中托辊：不锈钢

（6）、托辊角度：可在任意位置固定

（7）、锁紧方式：花纹螺母，操作方便

4、吹干机

（1）、吸水风机：高压风机

（2）、电机功率：250W

（3）、吸风口：凹槽结构，吸水方便且干净

5、切粒机

（1）、切粒机方式：龙门式

（2）、切粒开口：上下，左右均可打开，方便清理

（3）、安全措施：任何状太，如切粒机门打开，整机停

（4）、电机功率：0.75kw

（5）、*大产量：5kg/h

（6）、切粒长度可调：变频器控制，可根据要求调节长短及粗细

（7）、传动方式：精确传动-无差别

6、整机移动架：1台

（1）、整机机架：铝合铝

（2）、移动方式：福马轮移动+固定

（3）、整机台面：防水板+封条

7、储料斗：1个

（1）、装料量：3KG

（2）、材料：不锈钢

8、电器控制系统

（1）、变频器：HOLIP

（2）、温控表：亚泰

（3）、接触器：Siemens

（4）、转速表：亚泰

9、安全防护

（1）、电力指示灯，开停开关，紧急停止按钮，电箱全部配好

（2）、标识：传动和有安全隐患的地方全部采用标记，做好标识，使操作工一目了然
