环氧粉未材料的固化度是决定其性能的关键因素。固化度不足，材料的机械性能、耐化学腐蚀性等会大打折扣，无法满足实际应用的需求；而过度固化，则可能导致材料变脆，失去原有的柔韧性和抗冲击能力。因此，准确测定环氧粉未材料的固化度，对于优化材料性能、保障产品质量以及推动相关行业的发展具有至关重要的意义。

差示扫描量热仪(DSC)，作为热分析仪器，在测定环氧粉未材料固化度方面发挥着重要的作用。它能够准确测量样品在加热或冷却过程中的热量变化，通过对这些热数据的深入分析，我们可以获取环氧粉未材料固化过程中的各种关键信息，如固化起始温度、峰值温度、终止温度以及固化反应焓等，进而准确计算出材料的固化度。

如何使用差示扫描量热仪测试环氧粉末材料的固化度？

1、测试样品：环氧粉末

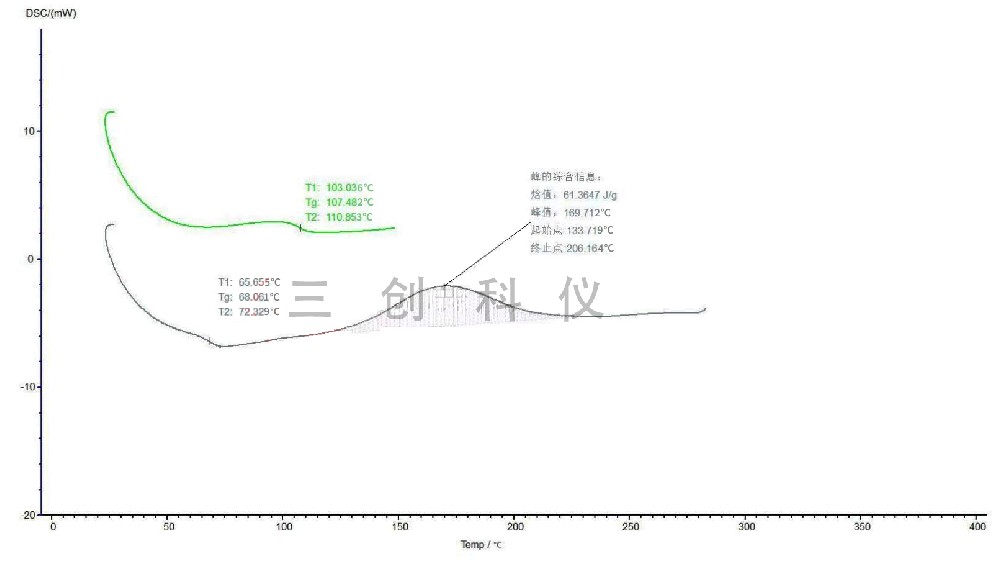

2、测试图谱：

3、数据分析：

按照标准GB/T23257-2017中附录B环氧粉未及其防腐层的热特性试验方法中的实验步骤设置实验参数，扣除峰温曲线后得到上图，灰色的线为样品第三阶段测试图，图中可得出:Tg1的玻璃化转变温度点为68.061℃，环氧粉未的固化温度为133.719℃，固化焓为61.3647Jg，绿色的线为样品第五阶段测试图，图中可得出:Tg2的玻璃化转变温度点为107.482°C

按照标准GB/T23257-2017表2环氧粉未涂料的性能指标中的热特性要求，环氧粉未固化焓245Jg，Ta2298℃，对照上述实验数据，此次测试的环氧粉未涂层符合标准要求。

实际应用案例

1、在航空航天领域，复合材料的性能直接关系到飞行器的安全性、可靠性以及飞行性能，以飞机机翼的复合材料制造为例，其主体结构采用了以环氧树脂为基体、碳纤维为增强体的复合材料，在研发和生产过程中，通过差示扫描量热仪(DSC)对环氧树脂的固化度进行准确测试，成为优化复合材料性能的关键环节。

2、在芯片封装领域，环氧树脂作为常用的封装材料，其國化程度直接关系到芯片的电气性能、散热性能以及长期可靠性。以智能手机芯片的封装为例，借助差示扫描量热仪(DSC)确保环氧树脂的固化程度，有效提高了电子封装的质量。

3、在涂料领域的应用，船舶长期处于恶劣的海洋环境中，面临着海水腐蚀、海洋生物附着、紫外线照射等多重考验，因此船舶涂料的防护性能至关重要。以货轮的船体涂料为例，采用了环氧树脂作为主要成膜物质，通过差示扫描量热仪(DSC)对环氧树脂的固化率进行准确控制，有效提升了涂层的防护性能。
