岩棉是一种以天然岩石为主要原料，经高温熔融、纤维化制成的无机纤维材料，具有低导热系数、高防火等级、吸声降噪等特性，广泛应用于建筑外墙保温、工业设备隔热等领域。导热系数是衡量岩棉保温性能的核心指标，其准确测试对材料研发、工程设计和节能评估至关重要。

      传统导热系数测试方法（如激光闪射法、热线法）多适用于各向同性、高导热或半透明固体，而橡胶作为软质、低导热材料，存在接触热阻大、测试时间长等问题。瞬态平面热源法通过嵌入样品的平面加热探头与样品同步升温，利用温度响应特性反演导热系数，具有非破坏性、快速、测量范围广等优势，尤其适合橡胶等多孔、软质材料的导热测试。

如何使用导热系数仪岩棉的导热系数？

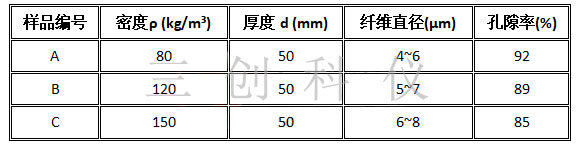

1、选取3种不同密度的商用岩棉样品（A、B、C），基本参数如表所示：

2、测量步骤

    样品预处理：将岩棉样品裁剪成直径100mm的圆形薄片，去除表面浮尘后置于恒温恒湿箱中平衡48h，消除运输及存储过程中的水分影响。

    仪器校准：使用标准亚克力板片进行仪器校准，验证测试系统准确性。

    样品装夹：将待测样品平铺于探头两侧，轻压使探头与样品紧密接触，确保无气泡。

    测试过程：启动仪器，设定加热时间（通常160s），实时记录探头温度随时间变化数据。

    数据采集与存储：导出原始温度-时间曲线，通过仪器配套软件自动计算导热系数。

3、测量的图谱和数据分析

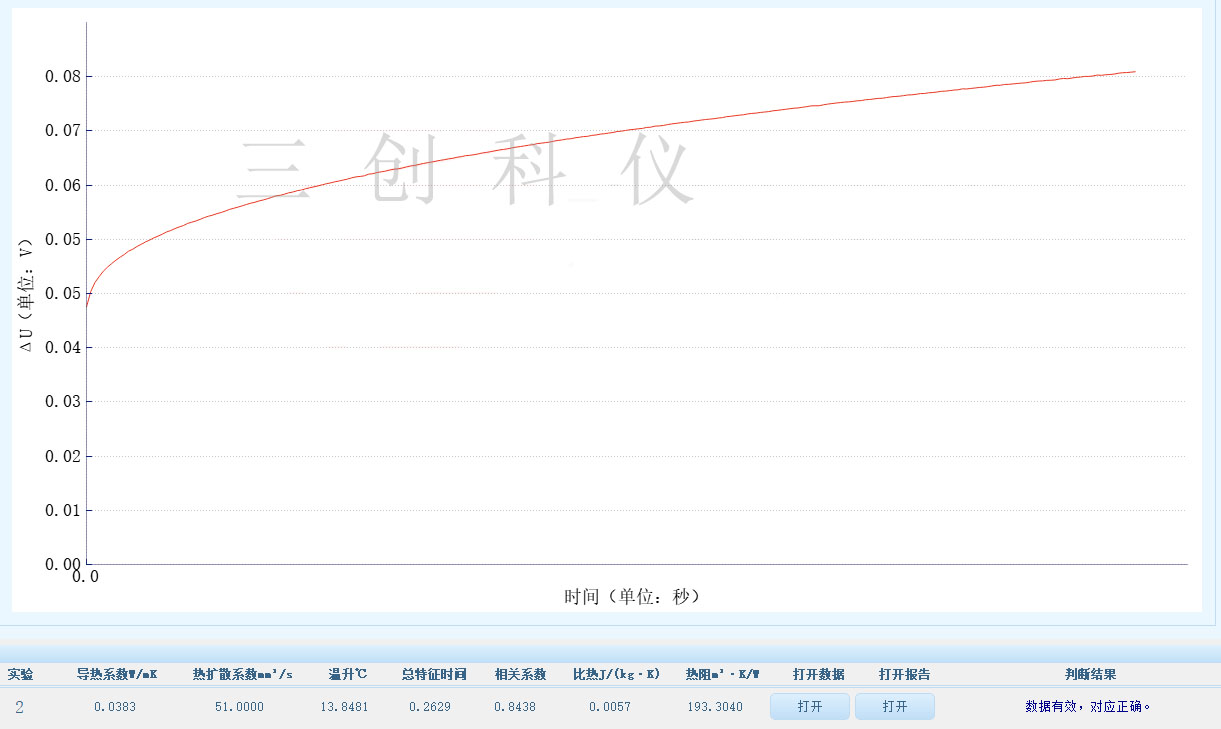

3.1  测量图谱：

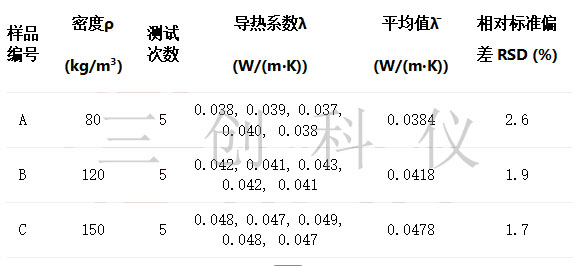

3.2不同样品的导热系数重复性测试结果如表2所示（环境温度23℃，相对湿度50%）：

  结果显示，所有样品的相对标准偏差（RSD）均<3%，表明瞬态热源法测试岩棉导热系数具有良好的重复性。
